傾斜面設置タイプ サンアジャストボルト　PAT.P
傾斜面でもレベルの調整が可能 最大15°傾斜

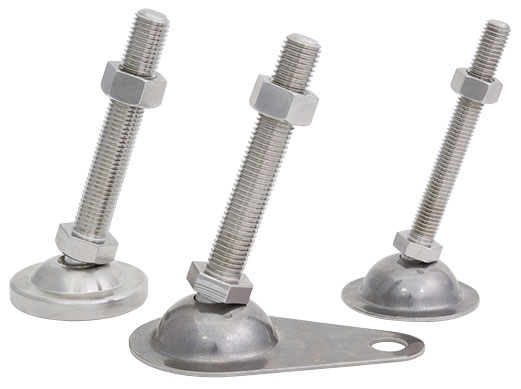

標準・固定用・重量物用　3タイプ
keisya_01

アジャストボルトの傾斜が15°の自由幅を持っているため、傾斜した接地面でも、レベル出しが可能。 受座部は斜面に沿い設置することにより、安定した設置ができます。 バリエーションも豊富です。

傾斜面設置タイプ サンアジャストボルト 規格
タイプ 品番 受座形状 サイズ 後施工用ゴム
標準 S-A □ 15 φ60×H20 M12×50〜150 ○
標準 S-B □ 15 φ75×H20 M16×75〜150 ○
M20×100〜150 ○
固定用 S-D □ 15 W70×Y120×H20 M12×50〜150 ×
M16×75〜150 ×
M20×100〜150 ×
重量物用 S-V □ 15 φ60 × H18 M12×50〜150 ○
M16×75〜150 ○
M20×100〜150 ○

上記標示サイズ商品全て在庫あります。

材質・表面処理記号
品番表記方法
  （材質記号）   （D）   （L1）
S-A 15
在庫 材質 色 記号
○
 SUS304:ステンレス 光沢バレル S
○
 SS:三価クロムクロメートメッキ ホワイト色（ノンクロム） RW

在庫品 ○

受座部後施工用ゴム（後施工で設置できます）
  • エチレンプロピレンゴム EPDM
  • 耐老化性、耐オゾン性、極性液体に対応する 抵抗性、電気的性質が良好、RoHS対応
